1、符合機械制圖國家標準的產品二維圖。應根據產品結構大小，復雜程度，合理選定制圖比例，不允許視圖過小，結構表達不清。不允許尺寸線分布過密，難以識別。圖紙應尺寸齊全，正確、清晰、合理，不缺漏尺寸，尺寸線分布合理。尺寸的標注應利于模具的加工。

二維圖應與三維圖保持一致。三維圖更改，二維圖應同步更新。

為了便于識圖，在二維圖紙適當位置增加三維軸側圖。

2、三維立體圖所有結構應用實體（Solid）表達，且不允許缺漏結構或與二維圖不統一。

3、壓鑄件設計、壓鑄工藝、壓鑄機、后續加工及表面處理資料的存檔。

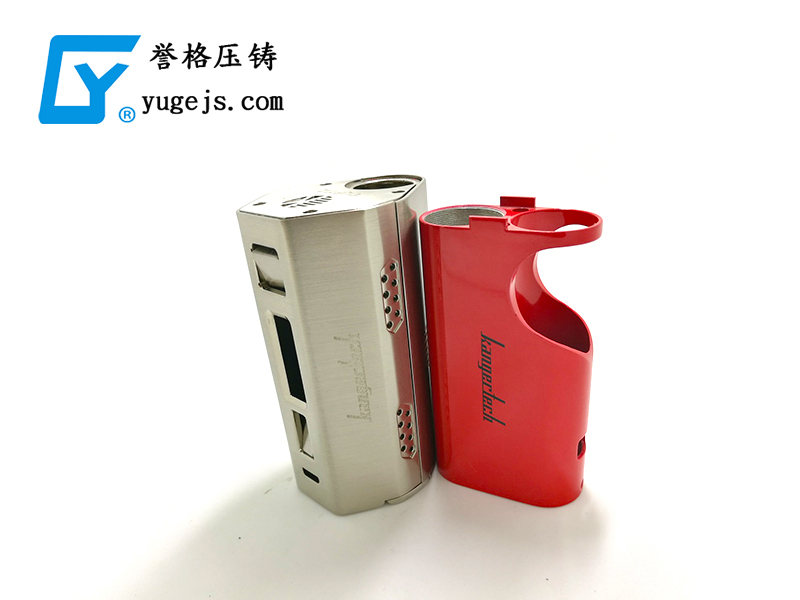

4、外表形狀、顏色透明度、使用性能方面的要求是什么，壓鑄件的幾何結構、斜度、嵌件等情況是否合理，熔接痕、縮孔等成型缺陷的允許程度，有無涂裝、電鍍、鉆孔等后加工。選擇壓鑄件尺寸精度最高的尺寸進行分析，看看估計成型公差是否低于壓鑄件的公差，能否成型出合乎要求的壓鑄件來。此外，還要了解成型工藝參數。

5、壓鑄方法、壓鑄機型號、材料規格、模具結構類型等要求是否恰當，能否落實。

6、根據壓鑄機的種類來進行模具，因此必須熟知各種成型設備的性能、規格、特點。
